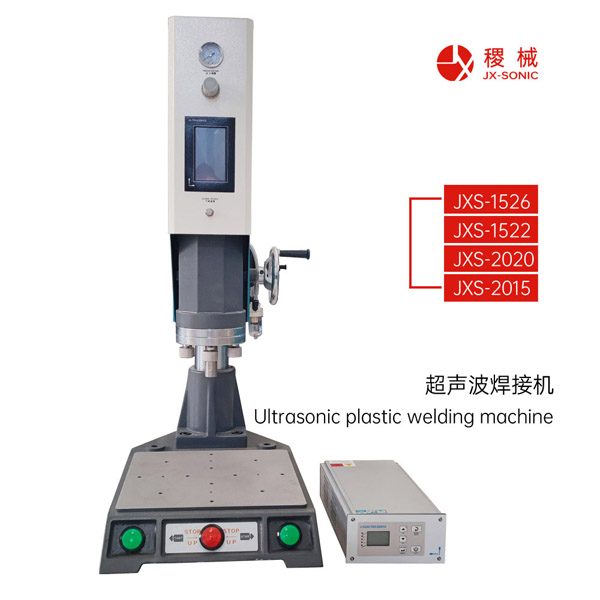

超聲波熔接強度不足可能由設備參數、材料特性、工藝設計等多方面因素導致，可從以下維度系統排查并優化：

 一、設備參數調試

 1. 功率與振幅調整

- 功率不足：超聲波能量與功率正相關，若功率過低，材料界面產熱不足，熔接面未充分熔融?？芍鸩教岣吖β剩看卧黾?%-10%），觀察熔接面是否出現均勻熔融痕跡。

- 振幅匹配：不同材料對振幅需求不同（如塑料通常需30-80μm振幅）。若振幅過小，需檢查換能器、變幅桿是否磨損，或通過更換變幅桿（如增大變幅比）提升振幅。

 2. 焊接時間與壓力控制

- 時間過短：熔接時間不足會導致界面未充分融合?？裳娱L焊接時間（如每次增加0.1-0.2秒），但需避免時間過長導致材料過熱降解（表現為熔接面發黃、脆化）。

- 壓力不當：壓力過低會使材料接觸不緊密，能量無法有效傳遞；壓力過高則可能擠壓熔融材料，導致界面變薄。建議通過壓力測試（如5-15kgf區間調整）找到最佳值，以熔接面無明顯變形且結合緊密為準。

 3. 頻率校準

- 超聲波設備頻率需與換能器、焊頭諧振頻率一致（誤差通常≤0.5kHz）。若頻率偏移，會導致能量損耗增加。可使用頻率計數器檢測，通過設備控制面板重新校準。

 二、材料與工件設計優化

 1. 材料兼容性

- 材質差異：不同材料熔點、熔融粘度不同（如PP與PE相容性較好，PP與PC則較差），若材質組合不當，易導致界面結合力弱?？筛鼡Q同材質或相容性好的材料，或在界面添加過渡層（如熱熔膠薄膜）。

- 材料含水率：吸濕性材料（如尼龍、PET）受潮后，焊接時會產生氣泡，削弱強度。需提前干燥處理（如60-80℃烘干4-8小時）。

 2. 工件結構設計

- 焊接面設計：

  - 平面焊接易因貼合不緊密導致能量分布不均，建議設計為「凸臺+凹槽」結構（如Ω型、V型接口），增加接觸面積與定位精度。

  - 焊接面需平整，毛刺、油污會阻礙能量傳遞，加工前需清潔表面（如酒精擦拭、等離子處理）。

- 壁厚與剛性：工件過?。ǎ?mm）或剛性不足時，焊接時易變形，導致壓力分布不均?？稍黾雍附訁^域壁厚，或在非焊接面添加支撐結構。

 三、工藝與環境控制

 1. 焊頭與工件定位

- 焊頭磨損：焊頭端面若出現劃痕、變形，會導致能量集中不均。需定期打磨焊頭（使用800目以上砂紙），嚴重時更換新焊頭。

- 工件定位精度：夾具需確保工件焊接面平行度≤0.1mm，否則壓力不均勻會導致局部熔接不足?？赏ㄟ^激光定位或工裝治具提升定位精度。

 2. 環境溫度與濕度

- 低溫環境會增加材料硬度，導致能量損耗增加。建議車間溫度控制在15-30℃，濕度＜60%。若環境溫度過低，可對工件預熱（如紅外燈照射）。

 3. 多次焊接優化

- 單次焊接強度不足時，可嘗試「分步焊接」：先以低功率預熔接（0.3-0.5秒），再用標準參數焊接，促進界面分子擴散。但需注意多次焊接可能導致材料降解。

 四、案例分析與驗證

- 場景：某PP塑料盒蓋熔接后易開裂。

- 排查：功率2000W、時間0.8秒、壓力8kgf，焊接面為平面。

- 優化：將焊接面改為凸臺結構，功率提升至2200W，時間延長至1.0秒，壓力調整為10kgf。

- 結果：熔接面熔融均勻，拉伸強度提升30%，開裂問題解決。

 五、總結排查流程

1. 初步檢查：觀察熔接面狀態（是否有熔融痕跡、氣泡、變形）。

2. 參數調試：按「功率→時間→壓力」順序逐步調整，每次調整后測試強度。

3. 材料與結構：確認材質兼容性，優化焊接面設計。

4. 設備維護：檢查焊頭、換能器、夾具是否正常。

若以上措施仍無法解決，可聯系設備廠商進行超聲波系統整體檢測（如能量輸出穩定性、頻率諧振狀態），或通過金相顯微鏡觀察熔接界面微觀結構，進一步分析失效原因。
